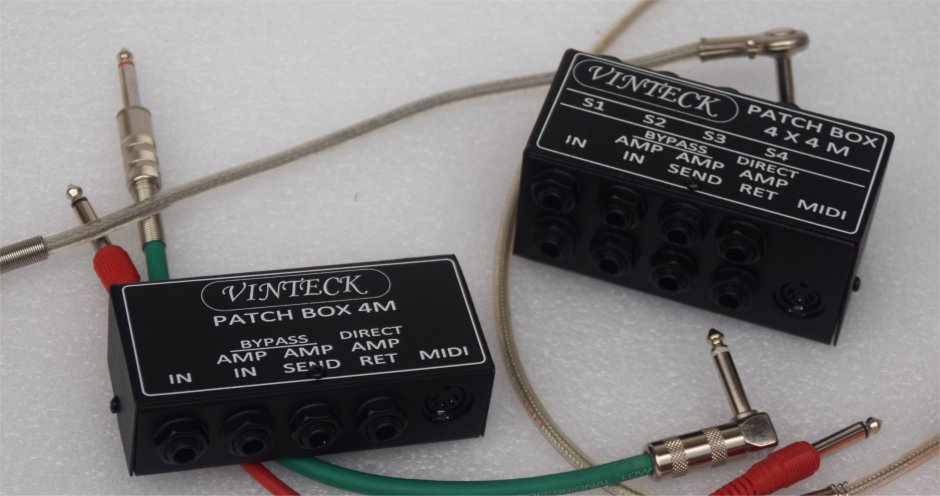

PATCH BOX 4M e 4X4M

Interfaccia collegamento cablaggi pedaliera

Le patch box 4M e 4x4M permettono di collegare tutti i cablaggi di una pedaliera in un unico punto, dove poi partono i cablaggi verso l\'amplificatore.

La versione 4M prevede i collegamenti 4 cavi  (input chitarra, inpit amplificatre, send e retuern)e un collegamento MIDI

La versione 4x4M oltre ai collegamenti audio permette la connessione di 4 switch cambio canali per amplificatore (l\'accoppioata ottimale con le pedaliere V-5, V-8. V-10 ma anche con le precedenti V-UNO, TB10MKII, TB10LT, TB5+

Nella sezione AUDIO è prevsito uno switch automaticop ocn funzione MUTE se viene sfilato il cavo ingresso chitarra ed è previsto il bypass automatico tra AMP IN e AMP SEND nel caso che ti utilizzi la pedaliera completamentein fronte all\'amplificatore, caso nel quale AMP RETURN diventa l\'OUT principale, automaticamente.

Realizzato in robusto metallo e verniciato a polvere.

Interfaccia collegamento cablaggi pedaliera

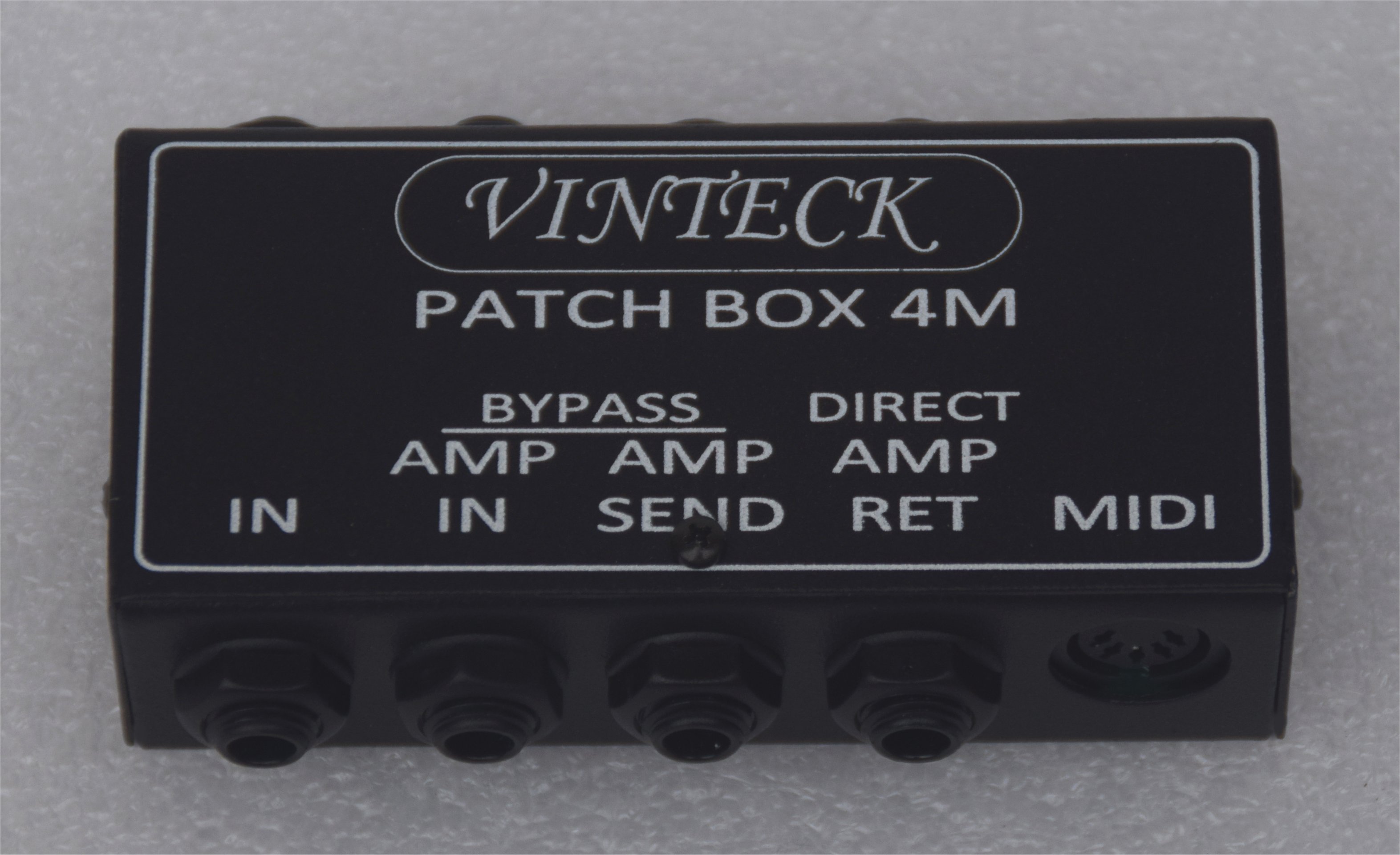

PATCH BOX 4M

collegamenti:

Ingresso chitarra

Ingresso amplifcatore

Send Amplificatore

Return amplificatore

MIDI true

Fuzione MUTE di ingresso chitarra

Bypassa atomatico tra AMP IN  e AMP SEND

dimensioni 110 x 54 mm, altezza 34 mm





PATCH BOX 4x4M

collegamenti: fila inferiore

Ingresso chitarra

Ingresso amplifcatore

Send Amplificatore

Return amplificatore

MIDI true

fila inferiore

nr. 4 jack passanti per collegamnti cambio canale amplificatore

Fuzione MUTE di ingresso chitarra

Bypassa atomatico tra AMP IN  e AMP SEND

dimensioni 110 x 54 mm, altezza 54 mm

MANUALI

4M patch box schematics

pdf patch_box_4m_schematics.pdf
File type: pdf | File size: 3.53 MB
